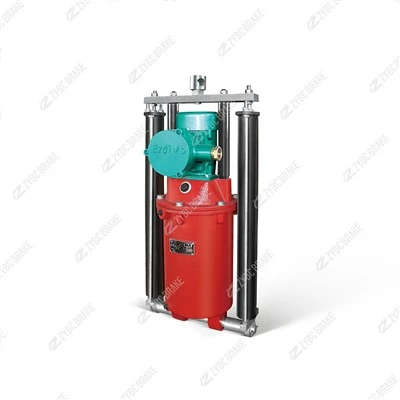

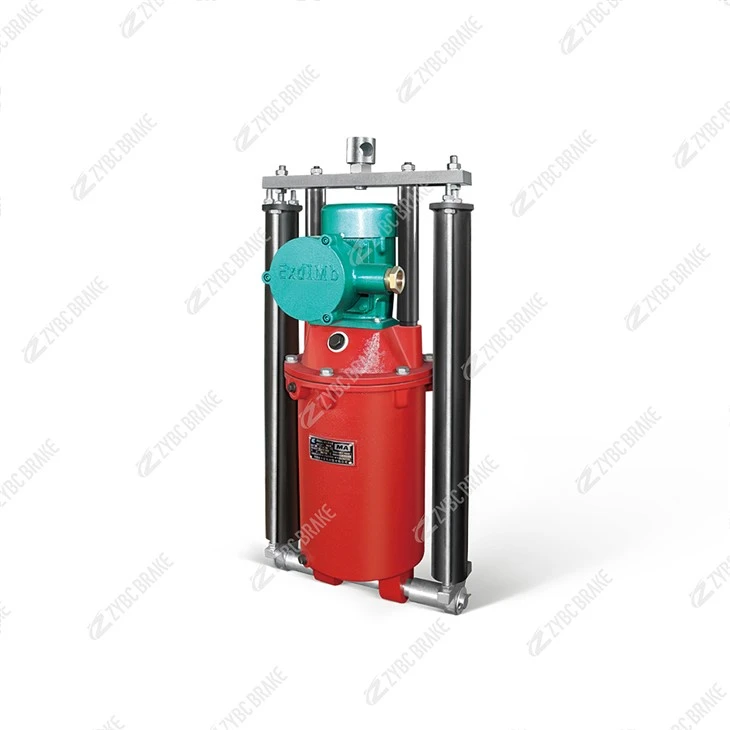

Ffrwydrad BYT1-45Z/6-Prawf Trywthiwr Electro-Hydraulig
Trosolwg o'r Cynnyrch Mae BYT1 yn thruster hydrolig wedi'i warchod gan ffrwydrad wedi'i uwchraddio o strwythur integredig aeddfed YT1. Mae'n cydymffurfio â GB3836 (offer atmosfferau ffrwydrol - a ddiogelir gan amgaead gwrth-fflam "d"), JB/T 10603-2006 , safon menter Q/ZYBC, a chyfeiriadau...
Disgrifiad
Trosolwg Cynnyrch
Mae BYT1 yn thruster hydrolig wedi'i warchod gan ffrwydrad wedi'i uwchraddio o strwythur integredig aeddfed YT1. Mae'n cydymffurfio âGB3836(offer atmosfferau ffrwydrol - wedi'i ddiogelu gan amgaead gwrth-fflam "d"),JB/T 10603-2006, safon menter Q/ZYBC, a chyfeiriadauDIN 15430. Mae tri amrywiad dychwelyd-gwanwyn yn bodoli:
| Amrywiad | Nodwedd dychwelyd | Defnyddiwch pryd |
|---|---|---|
| Z(safonol) | Dychweliad arferol y gwanwyn -y cynnyrch hwn | Rhyddhad cyffredinol / clamp |
| ZB (长行程) | Dychweliad y gwanwyn strôc estynedig | Angen clirio mwy |
| ZC (缓冲) | Tynnu'n ôl clustog, effaith isel | trachywiredd / leinin-blaenoriaeth bywyd |
Manyleb Dechnegol
Mae'r gwerthoedd fesul data a gyhoeddir gan y gwneuthurwr (ffynonellau lluosog yn cytuno); mae'r eitemau a nodir * yn ffurfweddiad-dibynnol - cadarnhau wrth ddyfynbris.
| Model - BYT1-45Z/6 | |
|---|---|
| Gwthiad graddedig | 450 N(45 kgf) |
| Strôc â sgôr | 60 mm(40/50/60 i gyd yn rhannu un amlen fowntio) |
| Gyrrwch modur | 120 W (rhai ffynonellau 140 W), dosbarth B- neu F{-, heb ei drochi |
| Foltedd graddedig * | 380 / 660 / 1140 V, AC 3-cam, 50 Hz (60 Hz ar gais) |
| Amser gweithredu | Codiad Llai na neu'n hafal i 0.7 s · Cwymp yn llai na neu'n hafal i 0.4 s |
| Dyletswydd / amlder | S3-60% ysbeidiolaS1 parhaus · 720 cyc/h |
| Amddiffyniad ffrwydrad | Ex d I Mb + Ex d IIB T4 Gb |
| Amgaead / mynd i mewn | Tai cast gwrth-fflam · IP54 (rhai ffynonellau IP55) |
| Amgylchynol | -20 gradd ~ +40 gradd · RH Llai na neu hafal i 90/95% · uchder < 2000 m · dosbarth llygredd 3 |
| Mowntio | Fertigol, tilt Llai na neu'n hafal i 10 gradd (yr un patrwm bollt â safonol YT1-45Z/6) |
| Pwysau * | ≈ 20 kg |
| Safonau cyfeirio | GB3836 · JB/T 10603-2006 · Q/ZYBC · DIN 15430 |
Dimensiynau mowntio ac amlinellol (mm)
| Model | D | D1 | D2 | D3 | H | H1 | L1 | L2 | L4 | Pwysau |
|---|---|---|---|---|---|---|---|---|---|---|
| BYT1-45Z/6 | 16 | 20 | - | 162 | 496 | 460 | 47 | 94 | 244 | ≈20 kg |
| BYT1-25ZC/4 | 12 | 16 | 140 | 154 | 408 | 380 | 32 | 64 | 237 | 13 kg |
| BYT1-90Z/8 | 20 | 25 | 192 | 210 | 600 | 555 | 60 | 120 | 270 | 30 kg |
| BYT1-180Z/12 | 25 | 30 | 224 | 254 | 820 | 765 | 85 | 170 | 295 | - |
| BYT1-320Z/20 | 35 | 35 | 304 | 375 | 957 | 895 | 100 | 190 | 433 | - |
Mae'r teulu 45Z/4·5·6 yn rhannu un amlen fowntio - dim ond y strôc sy'n newid. Pan fydd strôc fyrrach yn dderbyniol, mae'r un braced yn derbyn Z/4 (40 mm) neu Z/5 (50 mm) heb ei addasu.
Datgodio Model
BYT {1 - 45 Z / 6 ( foltedd )
| Segment | Ystyr geiriau: |
|---|---|
| B | Prawf-ffrwydrad(隔爆) - clostir "d" gwrth-fflam |
| YT1 | Etifeddiaeth electro-cyfres thruster hydrolig (treftadaeth JB/ZQ 4388) |
| 45 | Gwthiad graddedig =45 × 10 = 450 N(peidiwch â darllen fel 45 N) |
| Z | Math o ddychwelyd:Z=dim gwanwyn llwyth(yn defnyddio gwanwyn brêc allanol); amrywiadau ZB/ZC |
| /6 | Cod strôc graddedig →60 mm ( /4=40, /5=50, /8=80 …) |
| ( ) | Foltedd mewn foltiau, e.e. (380), (660/1140) |
